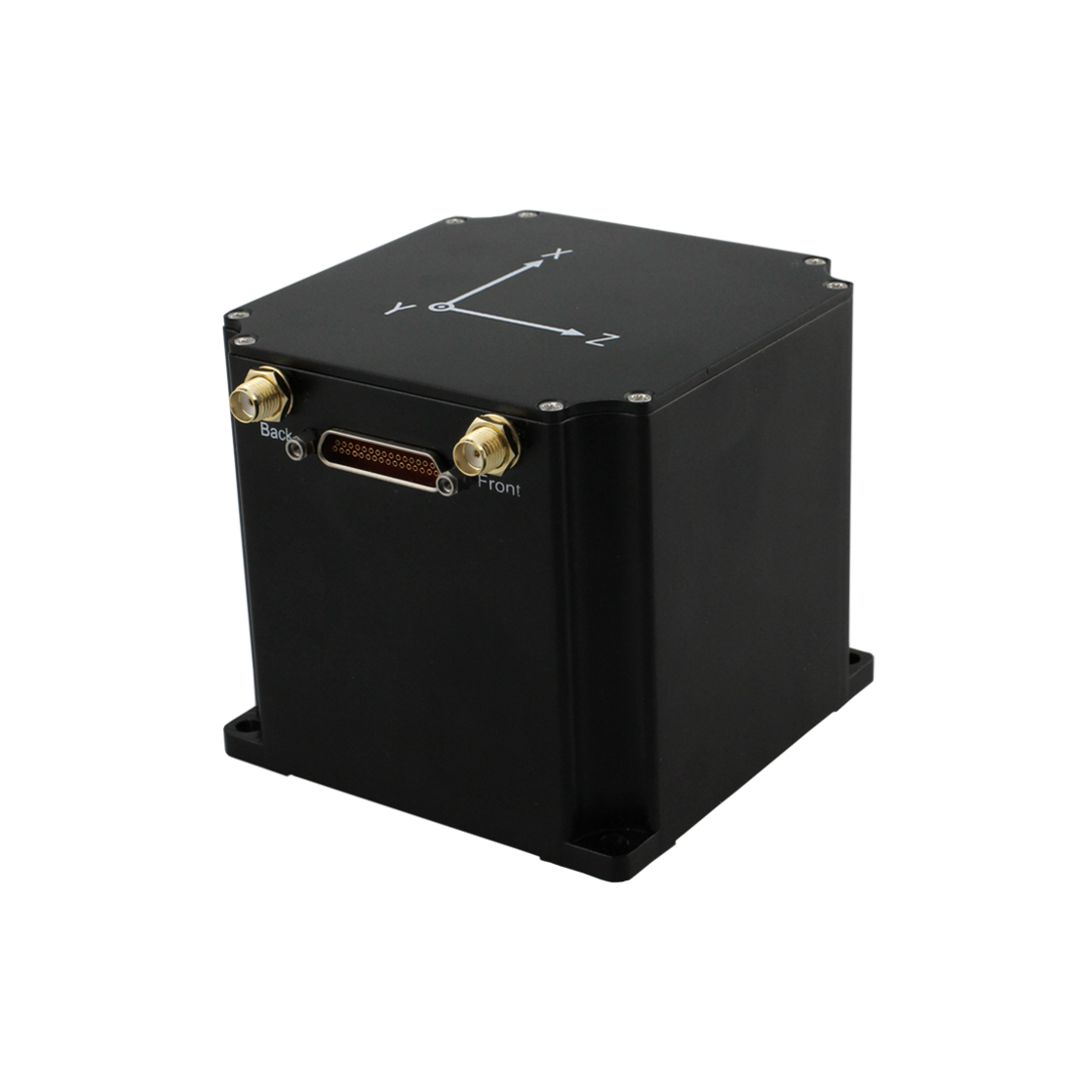

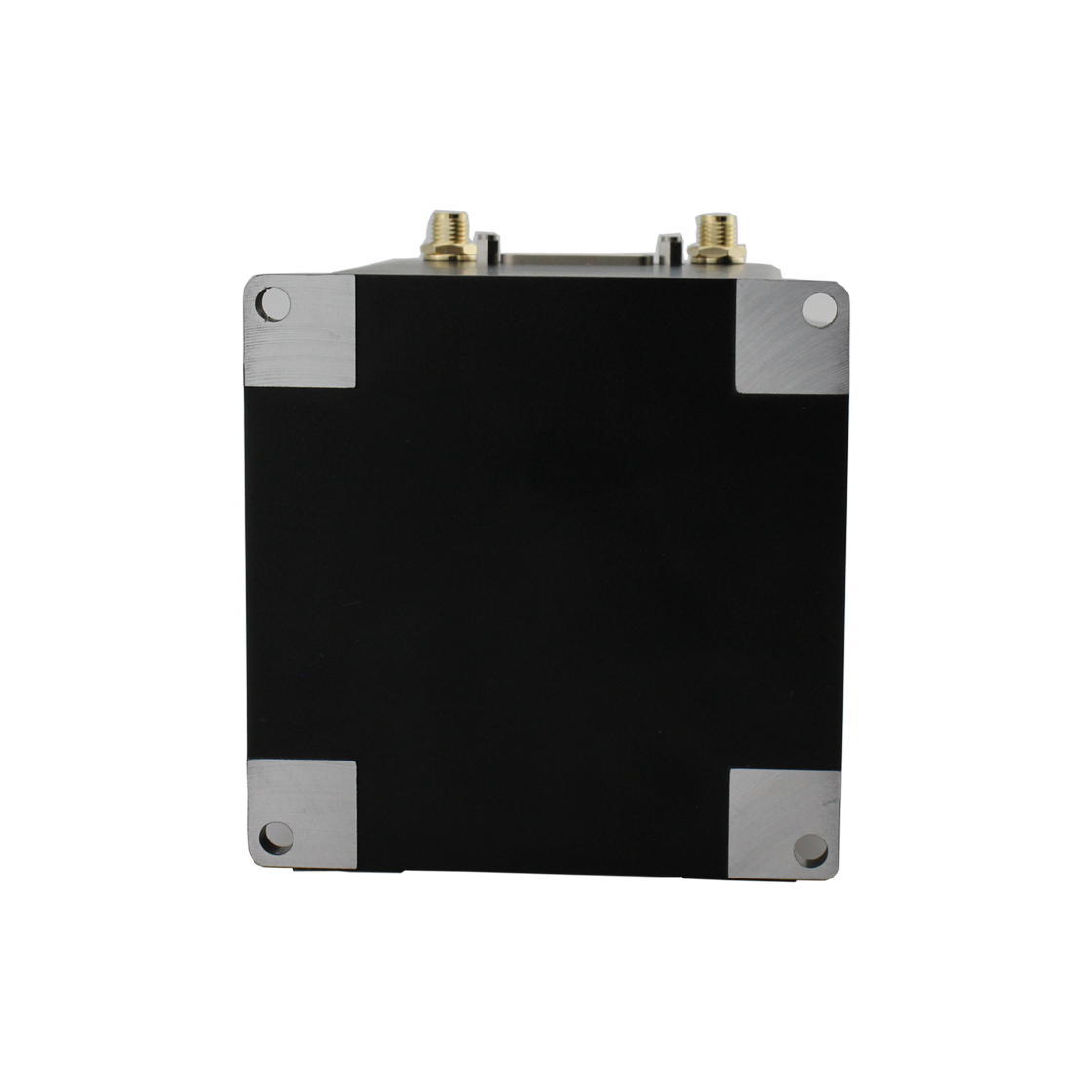

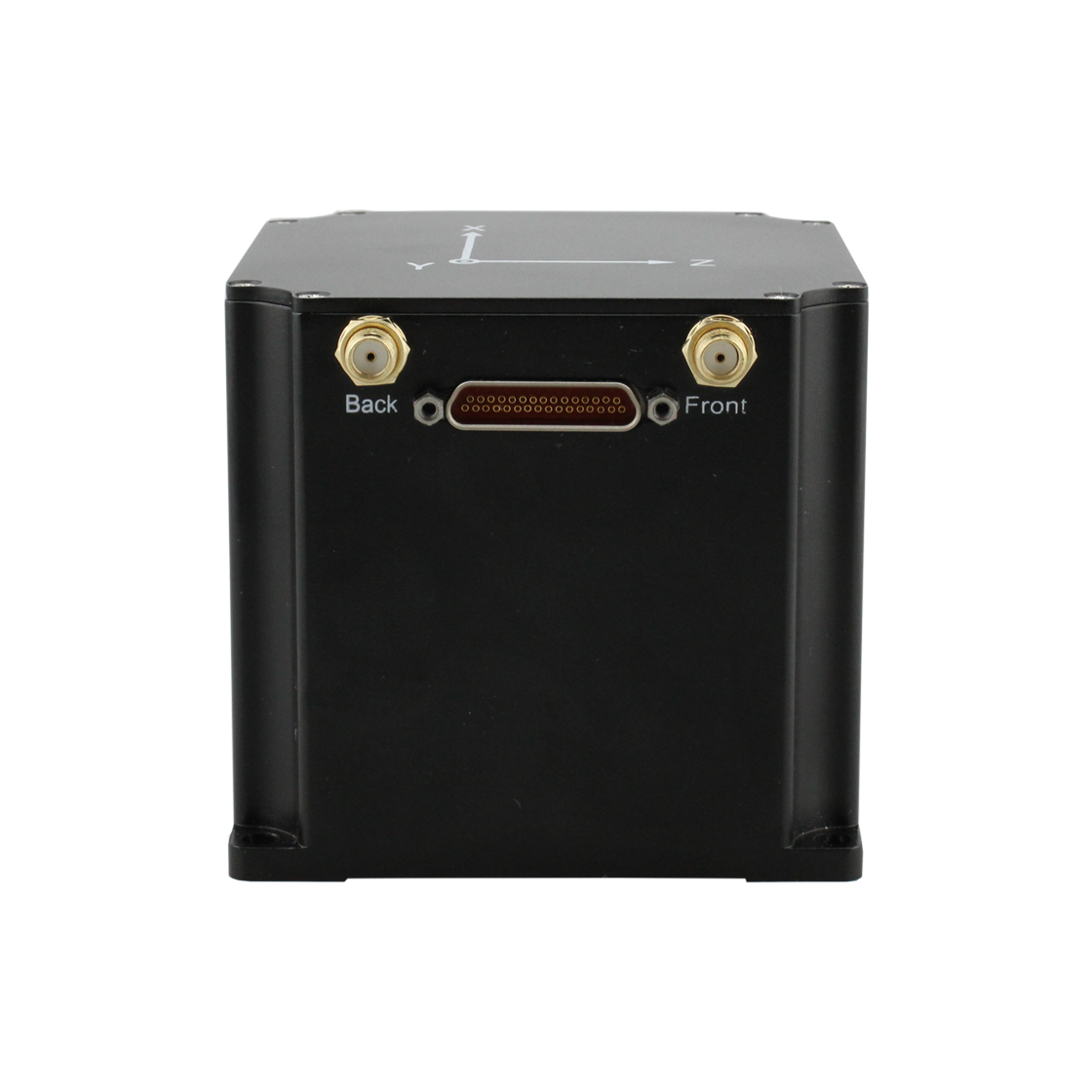

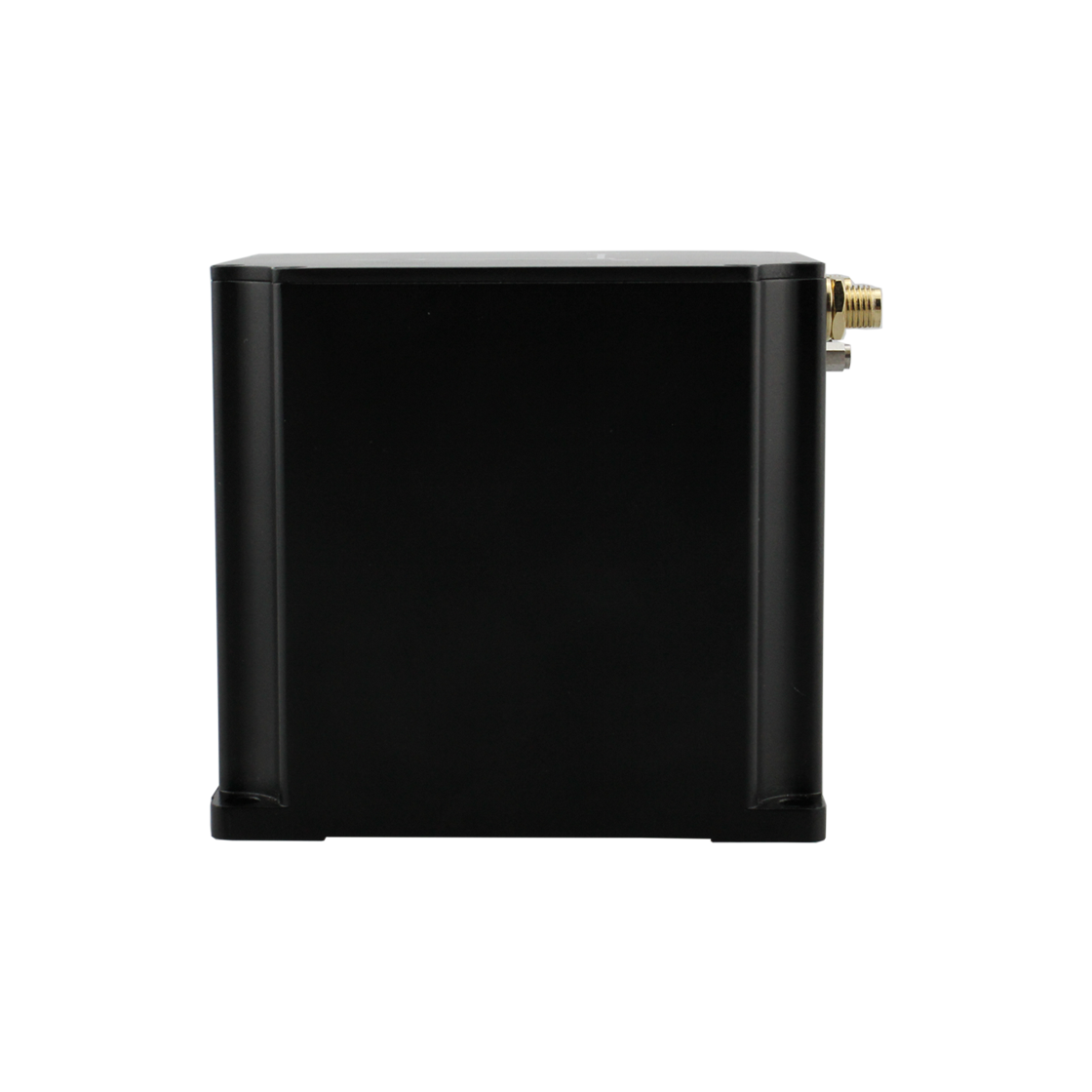

F940 是一款體積僅有80×80×73mm、 重量?jī)H0 .65kg 的小型化光纖慣性組合導航系 統。該系統由三軸一體的光纖陀螺、石英加速度計和全系統多頻衛星模塊組成。
本產品搭載公司全新的導航融合算法，在衛星失鎖情況下仍可連續輸出穩定、可靠 的導航信息。產品經過溫度補償和校正，確保全溫范圍內的系統精度。
產品適用于車載定位定向系統、無人機導航系統、光電吊艙控制、水下機器人、水聲浮標等場景。
| 性能指標 | ||||||||||
| 尋北精度（*sec φ） | ≤0.8° | |||||||||
| 航向精度 | ≤0.05°（RMS，單天線動態對準） | |||||||||
| ≤0.1°（RMS，雙天線2米基線） | ||||||||||
| 姿態精度（RMS） | ≤0.03° | |||||||||
| 位置精度 | GNSS組合 | ≤1.2m（單點定位，RMS） | ||||||||
|
純慣性導航 |
≤1km/10min（CEP50） | |||||||||
|
DVL組合定位 |
≤1%*D(D為航程) | |||||||||
| 里程計組合定位 | ≤0.3%*D(D為行駛里程) | |||||||||
| 升沉精度 | 5cm or 5% | |||||||||
| 速度精度 | ≤0.02m/s（GNSS組合，RMS） | |||||||||
| 啟動時間 | ≤5s | |||||||||
| 對準時間 | ≤2min（雙天線GNSS輔助） | |||||||||
| ≤5min（自尋北） | ||||||||||
| 數據更新率 | ≤200Hz | |||||||||
| 硬件指標 | ||||||||||
| 光纖陀螺儀 | 測量范圍 | ±500°/s | 零偏穩定性 | ≤0.3°/h（1σ，10s） | ||||||
| 加速度計 | 測量范圍 | ±20G | 零偏穩定性 | ≤0.1mg（1σ，10s） | ||||||
| 物理特性 | ||||||||||
| 供電電壓 | 10~36V(DC) | 功耗 | ≤8W | |||||||
| 工作溫度 | -40℃~+65℃ | 外殼材質 | 鋁合金 | |||||||
| 存儲溫度 | -55℃~+85℃ | 重量 | ≤650g | |||||||
| 物理尺寸 | 80.5*80*73mm | |||||||||
| 沖擊振動 | 滿足GJB150.16A-2009、GJB150.18A-2009要求 | |||||||||
| 接口特性 | ||||||||||
| 接口形式 | 3*RS-232 | 2*RS-422 | 1*PPS | 1*CAN | 1*Ethernet | |||||
